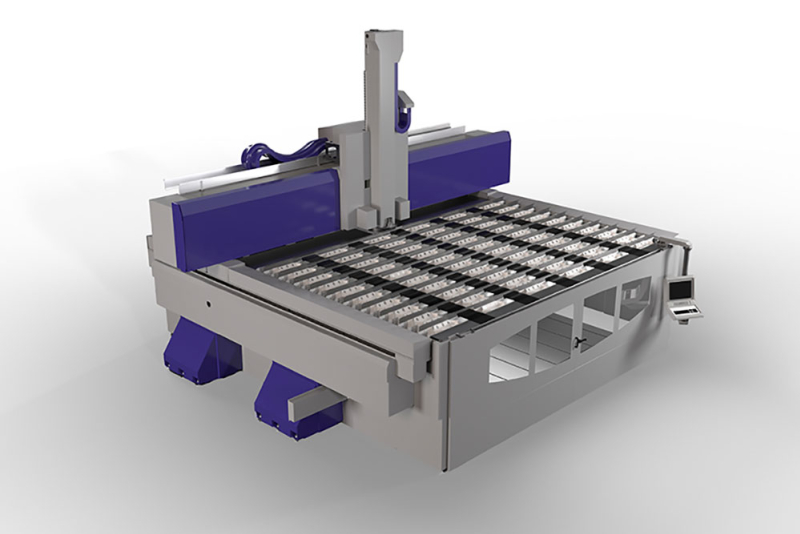

Macchine a portale tipo gantry

Macchine a portale tipo gantry sub

  • La protezione cielo che limita la fuoriuscita di fumi, polvere, trucioli e riflessioni laser, in modo efficiente.
  • L'applicazione di STEEL FLAT SKY riduce la potenza di aspirazione dei fumi durante la lavorazione di fibre di carbonio, materiali compositi e del refrigerante vaporizzato grazie alla sigillatura quasi totale, dei bordi laterali della macchina.
  • Il sistema di guida, su cui scorrono le lamelle telescopiche, crea una sigillatura che offre la migliore garanzia dalla fuoriuscita di trucioli; fumi; riflessioni laser.

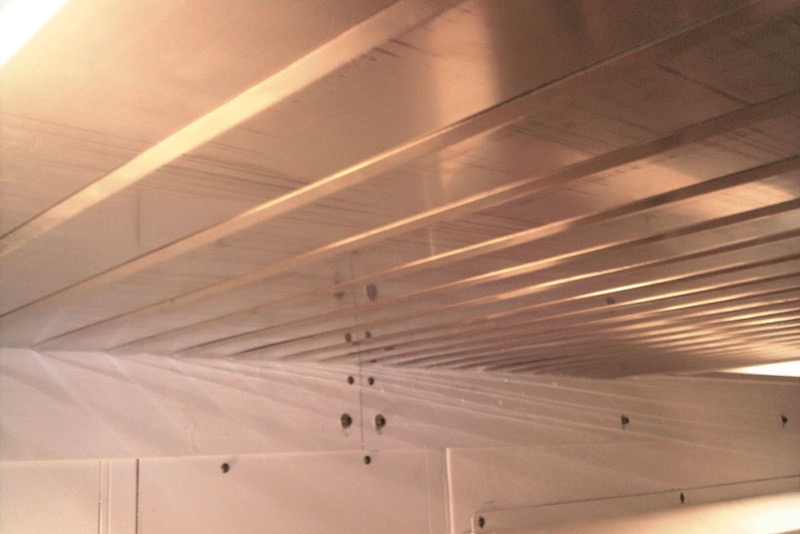

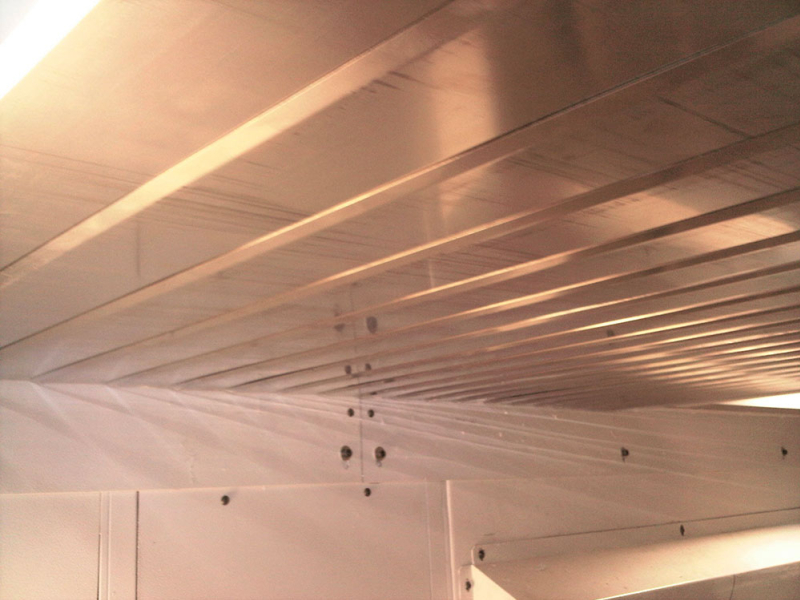

  • La lucentezza del materiale crea un effetto specchio che in combinazione alle luci a LED, garantisce la costante e perfetta luminosità dell'area di lavoro, in qualsiasi condizione di luce diurna o notturna ed indipendentemente dalle condizioni ambientali.

Vantaggi

  • Velocità max fino: 120 m/1'
  • Accelerazione max fino: 1,5 g
  • Larghezza max ponte: 6 metri
  • Corsa max: illimitata
  • Lmin/piega: 8 mm
  • Lmax/piega: 85 mm/ 100 mm
  • Profondità max/min: 125 mm

Materiale e caratteristiche

ACCIAIO armonico Inox:
Eccellente resistenza ai prodotti petroliferi, oli e forte abrasione. Mantiene nel tempo le sue caratteristiche e la qualità della superficie.

La completa sigillatura e il materiale in acciaio fanno sì che non vi siano residui sulla parte superiore del tetto, per non parlare della visibilità da sotto, poiché non c'è traslucenza, ma riflette solo la luce a LED dell'area di lavoro a prescindere dalle condizioni ambientali. Le caratteristiche dell'acciaio garantiscono una resistenza totale anche in presenza di grandi quantità di truciolo. Inoltre, il tipo di lamina d'acciaio con tecnologia steelflex, consente di lavorare a pressione di fluido molto alte, anche di 40 bar e oltre.

Tipologia di guida

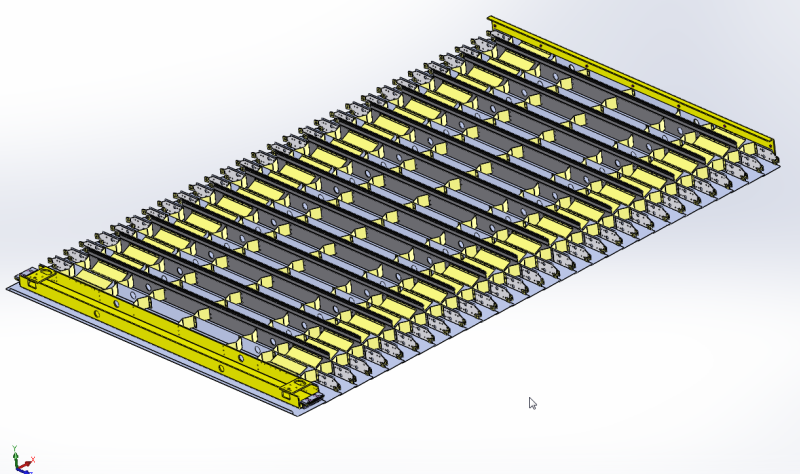

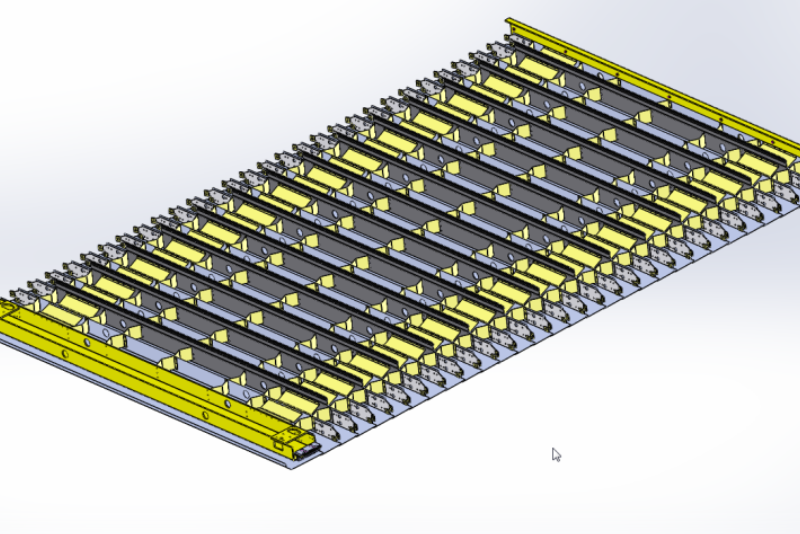

  • Lo scorrimento avviene con pattino e le lamine scorrono sulla stessa guida. Questo garantisce il contenimento, oltre che nel senso verticale, anche ortogonalmente, di modo che il soffietto mai possa essere nelle condizioni di cadere o uscire dalla guida, anche in caso di fortuita rottura di un pattino.

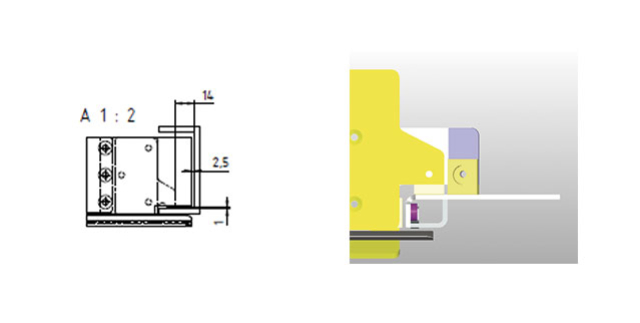

  • La forma geometrica delle guide può essere molto compatta e delle più disparate, in particolare: forma U o tubolare (vedi sotto esempio).

Tipologia di guida

Apertura chiusura automatica:

  • Con Sistema a cilindri pneumatici per aggancio e sgancio flangia anteriore.
  • Con motorizzazione e cinghia dentata per l'apertura e chiusura automatica in qualsiasi condizione e momento, indipendente dalla posizione traversa. La sincronizzazione del movimento avviene con albero che unisce meccanicamente i due lati. Il motore può esser asincrono o brushless.

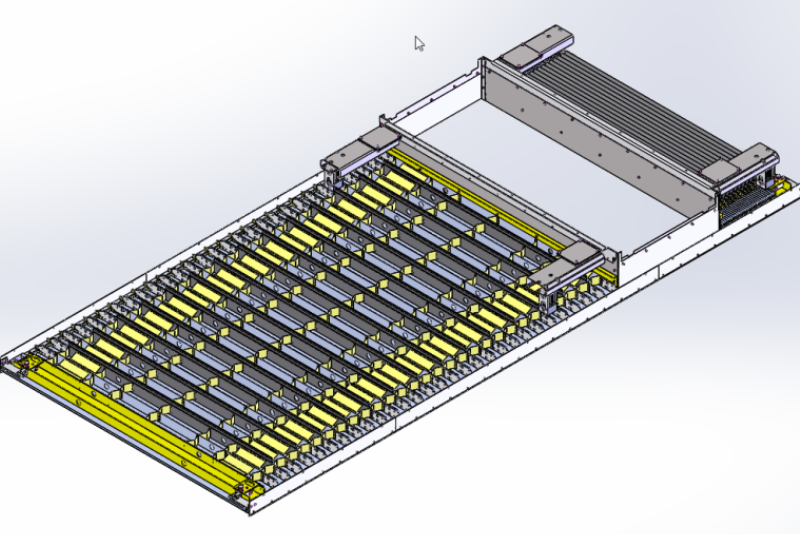

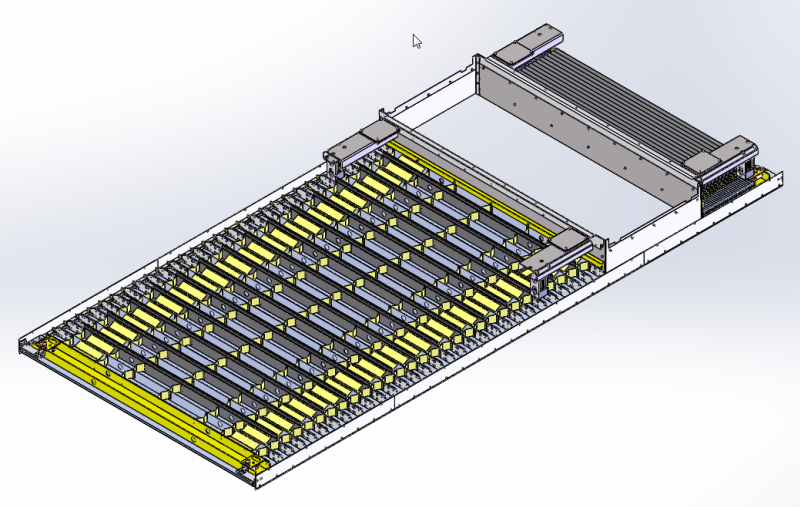

Soluzione completa chiavi in mano:

Proflex italia srl è in grado di fornire soluzione completa di telaio portante e assemblate in Italia, incluso di tutti gli optional utili a completare la copertura a tetto. Ovviamente dai soffietti, fino alle guide, includendo il telaio del gruppo protezione asse Y del montante mobile. Opzionale è possibile fornire, l'automazione, il sistema di movimentazione automatica e i sensori di rilevazione apertura-chiusura. Il tutto è progettato con sistema cad 3D presso la nostra casa madre e disponendo della struttura macchina, possiamo autonomamente sviluppare il progetto in co-design con il cliente.

Guarda le dimostrazioni video
